如何解決焊錫條出現焊點拉尖問題？
發布時間：2022-11-04 09:19:50 作者：行業大咖秀 點擊：3241
焊錫條是焊錫中的一種產品，焊錫條可分為有鉛錫條和無鉛錫條兩種，均是用于線路板的焊接。無鉛錫條的焊點出現拉尖問題，這主要是焊錫條溶錫時溫度傳導不是很均勻，還有就是PCB的設計不是很合理，當然電子元器件的質量好壞也是有關系的。
1、PCB預熱溫度過低，由于PCB與元器件溫度偏低，無鉛錫條焊接時原件與PCB吸熱，使實際焊接溫度降低。根據PCB尺寸，是否多層板，元器件多少，有無貼裝元器件等設置預熱溫度。
2、焊接溫度過低或傳送帶速度過快，使熔融焊料的黏度過大。錫波溫度為250±5℃，焊接時間3-5s。溫度略低時，傳送帶速度應調慢一些。
3、電磁泵波峰焊機的波峰高度太高或引腳過長，使引腳底部不能與波峰接觸。因?yàn)殡姶疟貌ǚ搴笝C(jī)是空心波，空心波的厚度為4-5mm左右，波峰高度一般控制在印制板厚度的2/3處。插裝元器件引腳成形要求原件引腳露出印制板焊接面0.8-3mm。
4、助焊劑活性差，更換助焊劑。
5、插裝元器件引線直徑與插裝孔的孔徑比例不正確，插裝孔過大，大焊盤吸熱量達。插裝孔的孔徑比引腳直徑0.15-0.4mm(細引腳取下限，粗引腳取上限)。

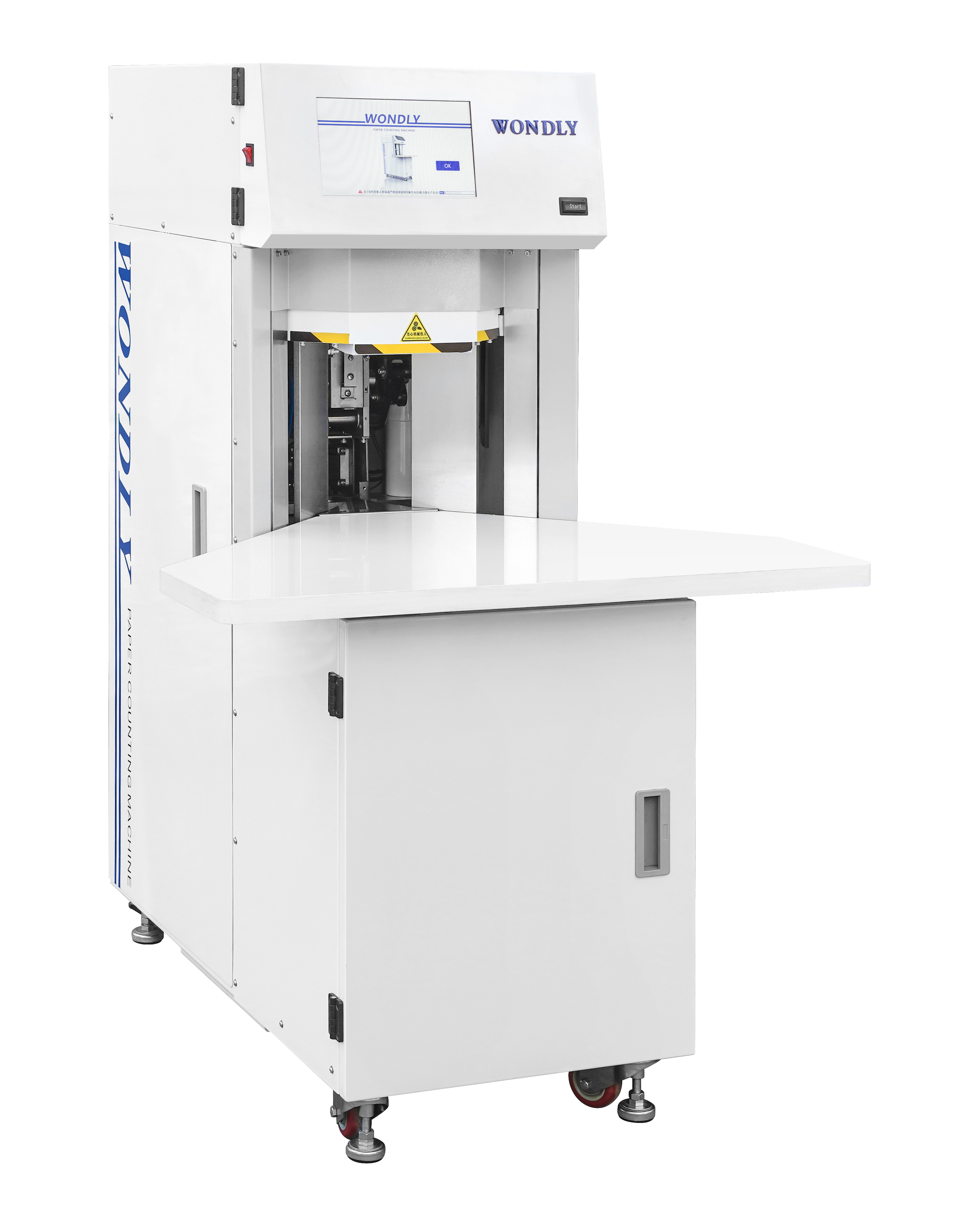

了解光電數紙機的工作原理
真空包裝機的配套流水線

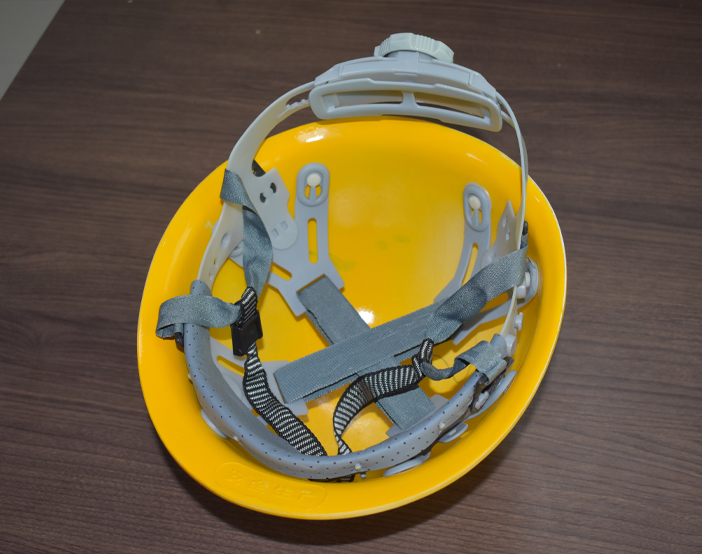

分析安全帽的用法？

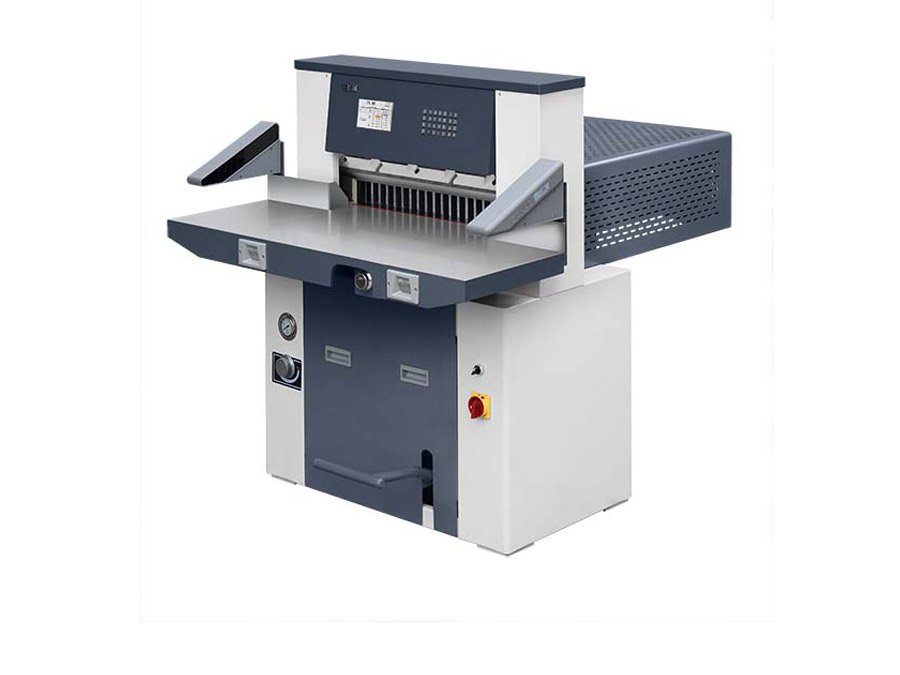

知識分享：關于切紙機和分紙機的區別?在哪里

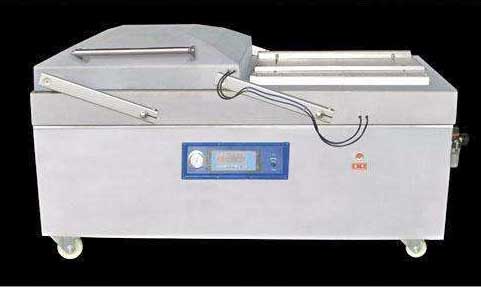

全自動滾動式真空包裝機受限制于哪些包裝?

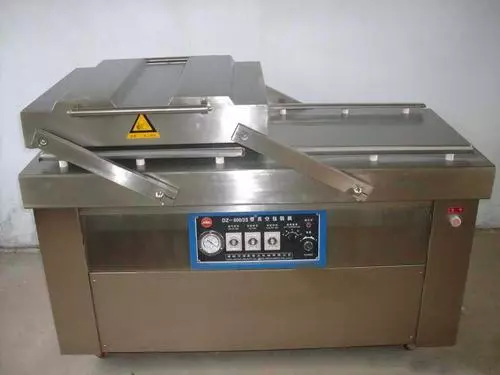

家用真空包裝機安全又便捷
硅膠雨刷的產品特性特點介紹

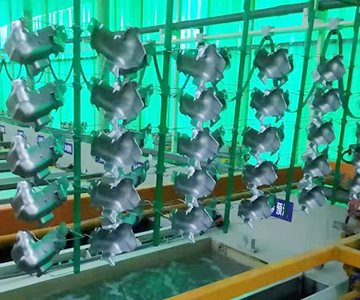

鋅鎳合金電鍍的工藝特點
制作向心球軸承不同材料特點

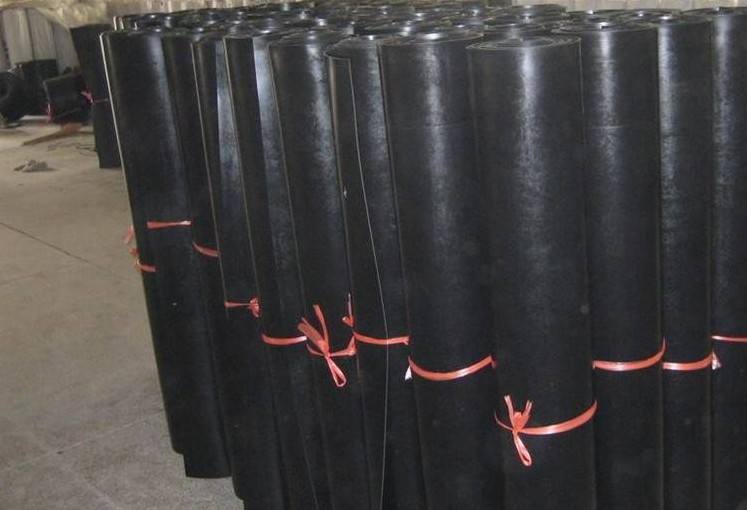

是什么原因?qū)е陆^緣橡膠板老化的呢？您知道多少？
